盐城PCB

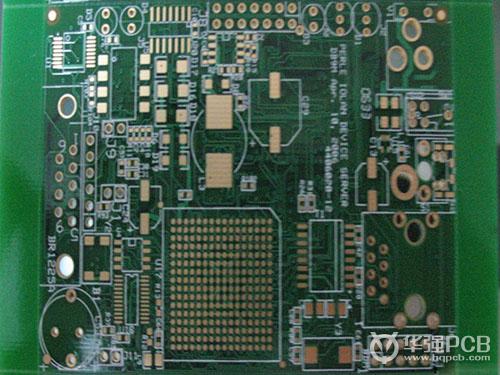

图 盐城PCB打样

新客户请点击右上注册

目录

一、盐城PCB概况

二、常见盐城PCB生产厂家简介

三、盐城PCB快速打样的报价,盐城PCB线路板价格

四、盐城PCB打样注意事项

五、盐城PCB电路板常见问题


一、盐城PCB概况


盐城,隶属于江苏省,地处中国东部沿海,江苏省中北部,长江三角洲北翼,盐城本市相较于苏南PCB产业还有一定差距,但其其下辖大丰市大丰经济开发区目前拥有苏北首家专业电子资讯产业园,已吸引了大批国内外知名厂商落户。预计未来几年。盐城PCB行业将迅速发展。


盐城大丰将积极承接台湾、日韩、深圳、苏南等地线路板、半导体、电子元器件製造专案、以及产业科研、检测机构入驻园区,建成全国有影响的电子资讯产业基地。基于区内扎实的基础,大丰经济开发区面向未来,希望跳脱低层次的纯生产製造层面,而是以打造创新型产业新城区。新型态终端产品将驱动盐城PCB产业朝向高精密、高设计工艺水准的发展。


二、常见盐城PCB生产厂家简介


盐城市跃华电讯器材厂简介:

盐城市跃华电讯器材厂在20多年的生产历史中,不断改进工艺质量,引进先进设备,在保证产品质量的同时,缩短产品的交货周期,可制作超精密高品质的PCB、LCD胶片底版,同时配备包括数控 钻孔设备、电解镀铜生产线、热风整平机、光板通断自动检测仪,已形成比较全面的生产体系。

  我厂通过20年的不断努力,在质量管理及生产管理等方面积累了丰富的生产经验,产品在国内同行中有较高的知名度,在中国大陆PCB市场有一定的竞争力。目前印制板月产能力,单面板14000平方米,双面板1000平方米。

厂址:江苏省盐都区义丰镇鹏程路1号


盐城市东升电子元件厂简介:

主要经营“单面线路板;线路板;电源变压器;铝基板;双面线路板;电子变压器;充电器线路板;镇流器线路板;盐城线路板;江苏线路板;LED灯;镇流器;雏鸡料桶;料桶;方便桶;家禽饮水器;”等产品。公司尊崇“踏实、拼搏、责任的企业精神,并以诚信、共赢、开创经营理念,创造良好的企业环境,以全新的管理模式,完善的技术,周到的服务,卓越的品质为生存根本,我们始终坚持用户至上 用心服务于客户,坚持用自己的服务去打动客户。


PCB打样推荐华强PCB

深圳华强聚丰电子科技有限公司(华强PCB)成立于2011年是深圳华强集团旗下中国顶尖样板及小批量电路板生产商,公司定位多层精密电路板样板及小批量为主要目标市场,自成立以来坚持以质量求生存,以速度求发展的理念。投入巨资引进先进设备,严格规范作业标准及进出料QC标准,保证出货产品达到精工品质,自主开发ERP管理系统可实现在线下单、在线支付货款、在线查询生产进度、在线物流跟踪、在线统计报表生产等全程无纸化作业,大大提高了工作效率,保障了每个订单都能快速出货,经过两年多的发展,公司产品与服务得到市场的一致好评,公司规模得到迅速发展,样板及小批量出货能力达到1000款/天。精工品质,值得信赖。


三、盐城PCB快速打样的报价,盐城PCB线路板价格


盐城单面板、双面板打样报价:

在0.5个平方以内工程费按100元,计算公式是:(工程费100+板费长*宽*数量*0.05+菲林费长*宽*0.3(单位是CM)油墨颜色任选,不收颜色费(限绿油白字1.6 1.2 1.0 0.8 0.6 板厚,特价内按边长算,不按面积,开槽和邮票孔不算在特价板内,其他油墨10*10以内按100元计算)

 0.5-2平方以内,工程费按120元算:计算公式是:工程费120+板费长*宽*数量*0.048+菲林费长*宽*0.3(单位是CM)两平方以上是480元一平方+测试费或者测试架费算,没有工程费和菲林费!

加急费24小时200,48小时100。

本报价仅供参考,具体报价请咨询当地厂家。


四、盐城PCB打样注意事项


由于现阶段盐城PCB产业的欠发达,本地可供选择的厂家并不多,选择打样厂家时多注重质量与价格。若不合适,以现在的物能力,在网上选择长三角地区的优质厂家进行打样对交期也不会有很大影响。


网上选购一定要仔细审核文件后在下单,如确定资料,厂家安排生产之后,便不能更改资料了,线路板生产中极易出现的问题(很容易产生纠纷):以下几点需注意:

1,孔径问题:一般的标准线路板厂家,采用的是全自动的数控钻孔设备,不会刻意加大很多的钻孔补偿,都是按照成品孔径接近实际孔径的原则,所以很多客户在一些小样板厂家做过后,就会产生误导(很多时候他们直接加大0.2mm),以至于设计的时候没有注意孔径的问题,主要表现在,方形插接件上面,最常见的问题就是0.6mm的插针,以为只有0.6mm的直径,孔径按照0.8mm已经足够,实际上,方形的元件脚,需要按照对角来测量尺寸的,所以实际有0.84mm以上,这样我们在设计的时候一定要大于或者等于0.85mm,切记!



2,方形槽孔或者多边形孔、槽:如果不是有钻孔文件产生的槽孔,一定要注意,不要将标示放到其他板层,最保险的方式就是同边框线一样的板层(或者采用多个钻孔拼起来)!(例如:protel系列,keepout线定义的是边框线,在机械层上面标注的钻孔线,极易被忽略掉);提供Gerber文件的时候,请确定是否产出了两种钻孔数据,这样也会导致我们选其一,而漏孔,需要删除不全的钻孔数据!基本只识别同边框线一样的多边形开槽,请千万不要放多个板层上面,这个从设计上来说,也不符合简单才是可靠的原理,自己导出Gerber的时候,也是分分钟就漏了板层,曾经出现,客户用了5个机械层来放置了5个不同的钻孔。



3,solder【阻焊层】和paste【钢网层】的用法以及产生的问题:任何时候,PCB上面不会用直接到paste层,这个是用来做钢网的,如果设计人员不需要用这个,建议无理由关闭,基本不影响设计,但是如果提供的文件包含了这个板层,工程师有可能会同solder叠加使用,也有可能不叠加使用,这个请注意,另外paste层不会用做阻焊开窗;但是在使用solder做阻焊开窗的时候,切记:如果需要做出焊盘的效果,绝对不能单独放置solder数据,例如:一条镀锡的线条,只是用solder画线,肯定不会做出需要的效果的(工程有可能会修改,但是这个是错误的设计,总有一天会出错),正确的做法是:先在线路层画线后,再用solder在线路上面画线才可以达到设计要求!



4,过孔盖油,过孔盖油是一个标准的量产工业级的设计要求,厂家默认是盖油的(不管你的文件是如何设置-Gerber除外),Gerber文件,有可能是按照文件做。所以客户如果需要改变这个默认的要求,需要注意:过孔不需要盖油,一定要单独说明,Gerber文件一律按照文件生产,就是有过孔说明也无效。



5,定位孔电镀的问题,为了便于的快速生产,样板阶段,默认的是无铜定位孔,也是按照钻孔来做的。所以,客户如果需要样板也做无铜的话,需要同说明,以便修改,谢谢



6,机械孔内置焊盘的情况,很多时候,工程师在设计的时候,会用keepout线圈住一个隔离的焊盘,此时的问题就误导了工程师判断。按照客户定义,有可能会保留焊盘(用keepout隔离);也有可能会按照keepout来后钻孔(电脑锣铣孔)(设计理由是:焊盘只是参照或者坐标定位,无其他用途),就导致了成品有可能会出现两种现象,一种是保留焊盘,一种是按照机械孔钻孔,这样就导致出错概率50%。请设计的时候注意,尽量控制到简单的方式,如果只需要焊盘,请最后删除keepout线;如果需要按照keepout线条开孔,请删除焊盘;



7,超过工艺能力的设计问题:很多时候,客户设计的文件,部分超过了厂家的工艺能力,但是厂家为了不影响客户交期的情况下,可能会修改到他们的标准范围内,例如钻孔孔径小了,他们修改大了,或者线宽和线距小了。这些如果可能的情况下,工程都会简单处理,或许会导致:过孔统一盖油或者统一开窗了;线宽或者线距太小或者太多,丝印文字偏移了等等的问题,(强烈要求各位朋友参考一下下面的工艺要求,以免被动修改问题而导致的客户不解,但是修改后的文件,电气功能绝对正确!)



8,多层板槽孔放置后,一定要记得内层掏铜(就是对应的位置,内层需要隔开,用信号层就不会有这个问题存在),否则100%内层短路,导致无法使用。



9,超常规设计,一定要说明一下,有时候工程人员会认为设计错误,直接改正;例如:喷锡的文字;焊盘上面全部或者部分加阻焊,贴片元件的部分焊盘阻焊,SMT焊盘带通孔的,等等的问题,需要简单说明一下,以免工程认为是设计疏忽,而修改。



10:多层线(Multilayer)是不会喷锡的:设计的时候请一定注意,看起来好像是同焊盘一样的,实际上是不会做成焊盘的,并且会在顶层和底层都产生走线,请注意!


五、盐城PCB电路板常见问题


1、V割是什么意思?

就是对于拼在一起的板子,边缘线并不完全割开,只在正反面各刻开一部分,自己可用手掰开。割槽的形状像V字,所以叫V割。



2、什么情况下应该选择绿油覆盖过孔?

一是美观,二是防止焊接时容易碰到过孔造成短路。如果不选择,喷锡可能填充过孔,这时的好处是过孔电阻变小,不易断裂。



3、什么叫沉金?什么情况下才需要沉金?

沉金工艺之目的的是在印制线路表面上沉积颜色稳定,光亮度好,镀层平整,可焊性良好的镍金镀层。基本可分为四个阶段:前处理(除油,微蚀,活化、后浸),沉镍,沉金,后处理(废金水洗,DI水洗,烘干)。当你需要做按键板,或者接插口时,就可能需要沉金,沉金的板子不易生锈,接触电阻小。



4、什么情况下才需要无铅喷锡?无铅喷锡好不好用?

环保单,或者外单,都需要无铅喷锡,无铅板焊接温度需要稍高一点。对于平时调试,不一定需要无铅喷锡。



5、2层板默认铜箔厚度是多少?

35um。
