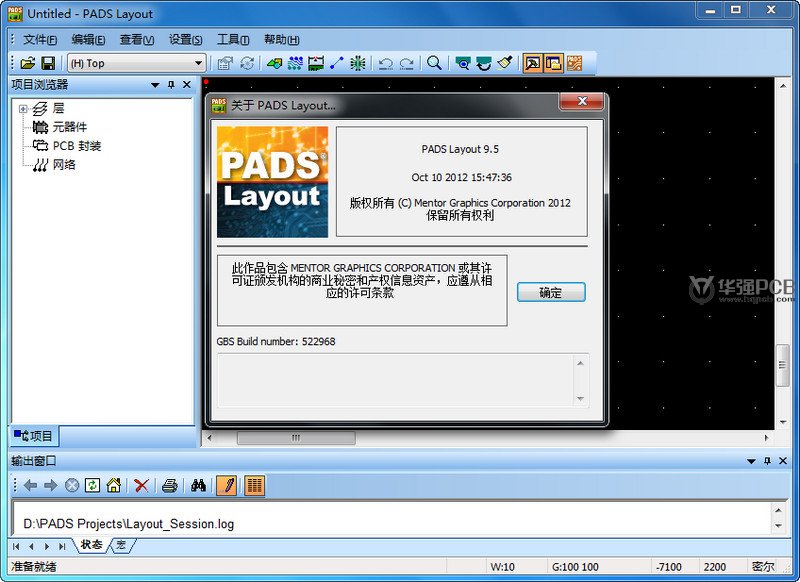

本软件为 Mentor 公司的PADS 9.5精简版。

　　PADSLayout（PowerPCB）提供了与其他PCB设计软件、CAM加工软件、机械设计软件的接口，方便了不同设计环境下的数据转换和传递工作。

　　兼容Protel设计

　　PADS Layout（PowerPCB）具备Protel设计转换器，可与Protel进行PCB设计和封装库的双向数据转换。

　　支持OrCAD原理图网表

　　PAD Layout（PowerPCB）可导入OrCAD原理图网表，在PCB设计过程中可与OrCAD原理图进行正反标注和交互定位。

　　兼容Expedition与BoardStation设计

　　PAD Layout（PowerPCB）具备与Expedition的双向接口，可以直接读取或保存为Expedition格式的HKP文件和BoardStation（prt/cmp/net/wir/tra/tch）文件。

　　提供与CadenceSpacctra PCB布线器的接口

　　PAD Layout（PowerPCB）具备Spacctra Link模块，可将当前设计文件导出至Spacctra布线器中。

　　提供CAM350接口

　　PAD Layout（PowerPCB）集成了CAM加工软件的接口，可以直接启动CAM350，将当前设计生成光绘、钻孔数据传至CAM350中进行处理。

　　提供AutoCAD接口

　　PAD Layout（PowerPCB）支持AutoCAD的DXF文件格式，可以导入AutoCAD环境下的机械框图作为设计边框，也可将PCB设计导出至AutoCAD中进行标注处理等。

　　提供ProE接口

　　PAD Layout（PowerPCB）支持ProE格式的双向接口。
